防水板
一、產(chǎn)品介紹：
防水板全稱高密度聚乙烯板，也被稱為HDPE防滲膜（≥0.8mm稱為防水板，≤0.8mm稱為土工膜），是以 ( 中 ) 高密度聚乙烯樹脂為原料生產(chǎn)的一種防水阻隔型材料。防水板抗撕裂物理力學(xué)性能優(yōu)良，耐低溫、抗老化、耐腐蝕，且具有較長使用壽命，現(xiàn)已被廣泛使用在污水處理廠防滲、人工湖防滲、污水蒸發(fā)池防滲、隔油池防滲、沉淀池的內(nèi)襯和二次襯層等防滲工程。
二、防水板的性能
1.防水板是一種具有很高防滲系數(shù)（1×10-17cm/s）的柔性防水材料，正好滿足污水蒸發(fā)池抗?jié)B的需要；
2.防水板具有良好的溫度適應(yīng)性，在高溫110℃和低溫-70℃的環(huán)境下都可以使用，滿足了污水排出溫度要求并能適應(yīng)土庫曼斯坦惡劣的自然氣候；
3.防水板具有良好的防腐性能，能抗強(qiáng)酸、堿、油等化學(xué)性的腐蝕，是很好的防腐材料；
4.防水板具有很高的拉伸強(qiáng)度。在惡劣自然環(huán)境下的抗老化、抗紫外線性能好，能長時(shí)間裸露使用，不易被分解且保持其原來的性能；
5.防水板采用優(yōu)質(zhì)原生塑料與碳黑粒子，不含任何防腐劑，是一種非常環(huán)保的材料；
6.防水板抵抗植物根系穿透的能力強(qiáng)；
7.防水板施工方便快捷，規(guī)格多、鋪設(shè)形式多樣化，可滿足不同工程防滲要求，采用熱熔焊接的方式，焊縫強(qiáng)度較高，施工方便、快速環(huán)保。
|
1.5mm防水板技術(shù)性能指標(biāo)
|
||||
|
序號(hào) |
測(cè)試特性 |
測(cè)試方法 |
單位 |
材料指標(biāo) |
|
1 |
幅寬
|
|
m |
≥7.5 |
|
2 |
厚度 |
ASTM D5199 |
mm |
≥1.5 |
|
3 |
密度 |
ASTM D1505 |
g/cm3 |
≥0.94 |
|
4 |
炭黑含量 |
ASTM D1603 |
% |
2.0~3.0 |
|
5 |
溶體流動(dòng)速率 |
ASTM D1238 |
g/10min |
＜1.0 |
|
6 |
抗撕裂強(qiáng)度 |
ASTM D1004 |
N |
≥187 |
|
7 |
抗穿刺強(qiáng)度 |
ASTM D4833 |
N |
≥520 |
|
8 |
屈服拉伸強(qiáng)度 |
ASTM D4833 |
N/mm |
≥23 |
|
9 |
斷裂拉伸強(qiáng)度 |
ASTM D4833 |
N/mm |
≥43 |
|
10 |
屈服延展率 |
ASTM D4833 |
% |
≥12 |
|
11 |
斷裂延展率 |
ASTM D4833 |
% |
≥700 |
|
12 |
尺寸穩(wěn)定性 |
ASTM D1204 |
% |
±2 |
|
13 |
200℃氧化誘導(dǎo)時(shí)間
|
ASTM D3895 |
min |
≥100 |
|
14 |
水蒸氣滲透系數(shù)
|
ASTM E96 |
g.cm/(cm2.s.Pa) |
≤1.0×10-13
|
|
15 |
耐環(huán)境應(yīng)力開裂 |
ASTM D5397 |
h |
300 |
|
16 |
-70℃低溫沖擊性能
|
ASTM D746 |
|
通過 |
|
17 |
碳黑分散度 |
ASTM D5596 |
級(jí) |
1 級(jí)或 2 級(jí) |
三、污水蒸發(fā)池防水板應(yīng)用

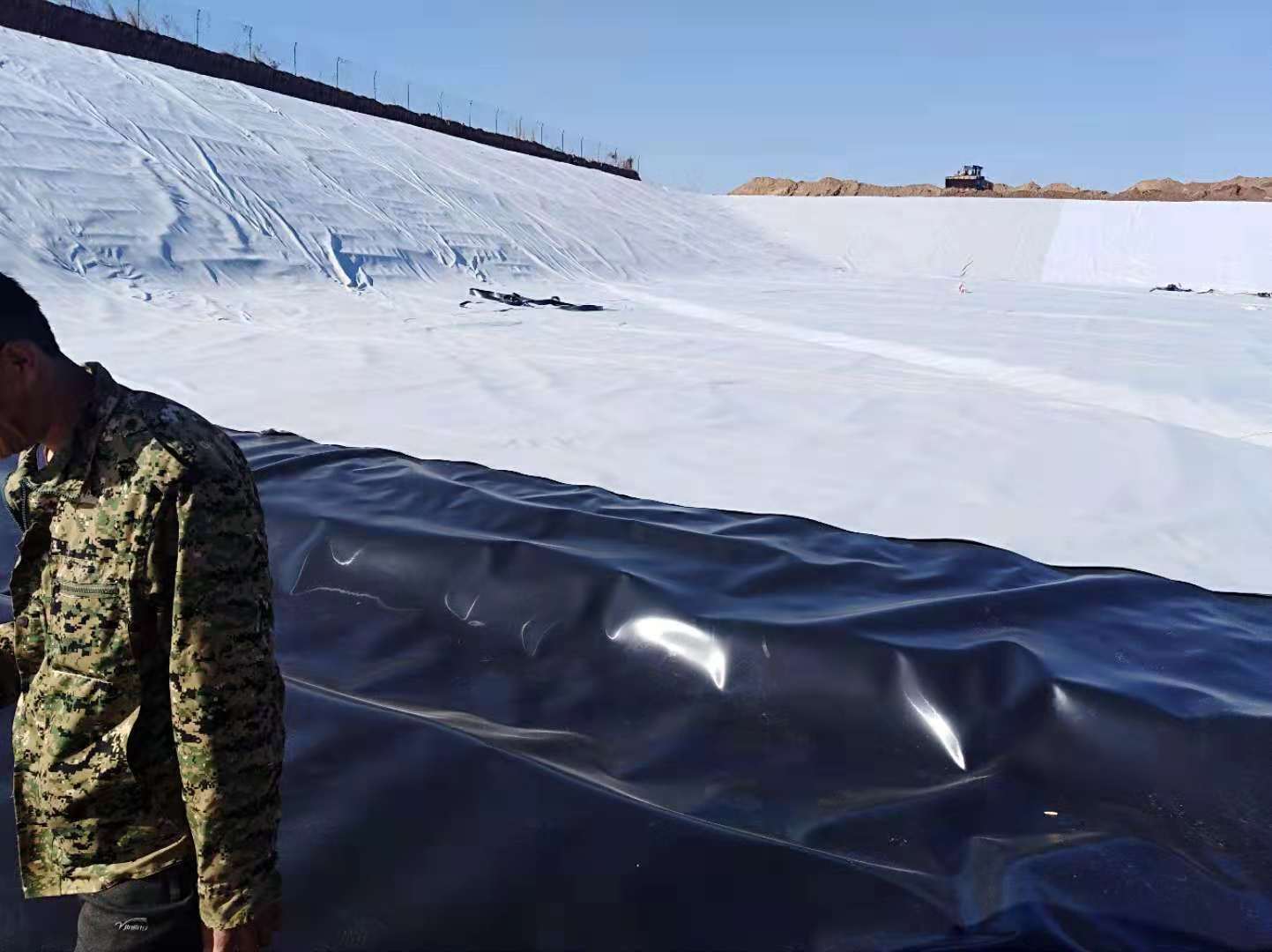

污水蒸發(fā)池的設(shè)計(jì)及施工包括基礎(chǔ)層的設(shè)計(jì)、防滲層的結(jié)構(gòu)設(shè)計(jì)、污水蒸發(fā)池施工、hdpe防水板施工質(zhì)量保證、hdpe防水板缺陷修補(bǔ)五個(gè)主要部分。
防水板鋪設(shè)過程包括材料裁剪、試焊、調(diào)試焊接設(shè)備、錨固、檢查驗(yàn)收等。在防水板鋪設(shè)前，應(yīng)根據(jù)設(shè)計(jì)及現(xiàn)場情況，編制鋪膜圖，然后根據(jù)鋪膜圖進(jìn)行膜材的裁剪和鋪設(shè)。鋪膜圖要考慮工作面地形情況，對(duì)于凹凸不平的部分和場地拐角部位更需要詳細(xì)計(jì)算，減少十字焊縫以及應(yīng)力集中。
鋪設(shè)防水板的表平面應(yīng)該平整，沒有廢渣、樹根、棱角鋒利的巖石等。所有填料都必須級(jí)配良好，無有機(jī)物、垃圾或其他有害雜質(zhì)。完工地基的上部15cm內(nèi)不應(yīng)包含直徑大于4cm的石頭或碎屑，地基土不應(yīng)產(chǎn)生壓痕或受到其它有害影響。地基性質(zhì)不應(yīng)有大的變化或等級(jí)上的突變。基層密實(shí)度達(dá)到90%以上。完工后的地基不受雨雪、冰凍以及其它惡劣氣候條件的影響。若有地基開裂、明顯膨脹、突起或類似情況都應(yīng)該重新整理以消除這些不利因素。
防水板的接縫處理是一個(gè)關(guān)鍵工序，直接影響其防滲效果。一般接縫方式有：搭接，搭接寬度宜大于15cm；熱焊，宜于稍厚的土工膜基材，焊縫搭接寬度不小于5cm。不推薦膠接,因長時(shí)間水浸泡易開膠,防滲效果差。 焊接時(shí)不得焊偏，不允許滑焊、跳焊。焊縫中心厚度為墊襯厚度的2.5倍，且不低于3mm。一條接縫不能連續(xù)焊完時(shí)，接茬部分已焊焊縫要至少打毛50mm，然后進(jìn)行搭焊。使用的焊條入機(jī)前必須保持清潔、干燥，不得用有油污或臟物的手套、臟布、棉紗等擦拭焊條。根據(jù)氣溫情況，對(duì)焊縫及時(shí)進(jìn)行冷卻處理。擠壓熔焊作業(yè)因故中斷時(shí)，必須慢慢減少焊條擠出量，不可突然中斷焊接，重新施工時(shí)應(yīng)從中斷處進(jìn)行打毛后再焊接。

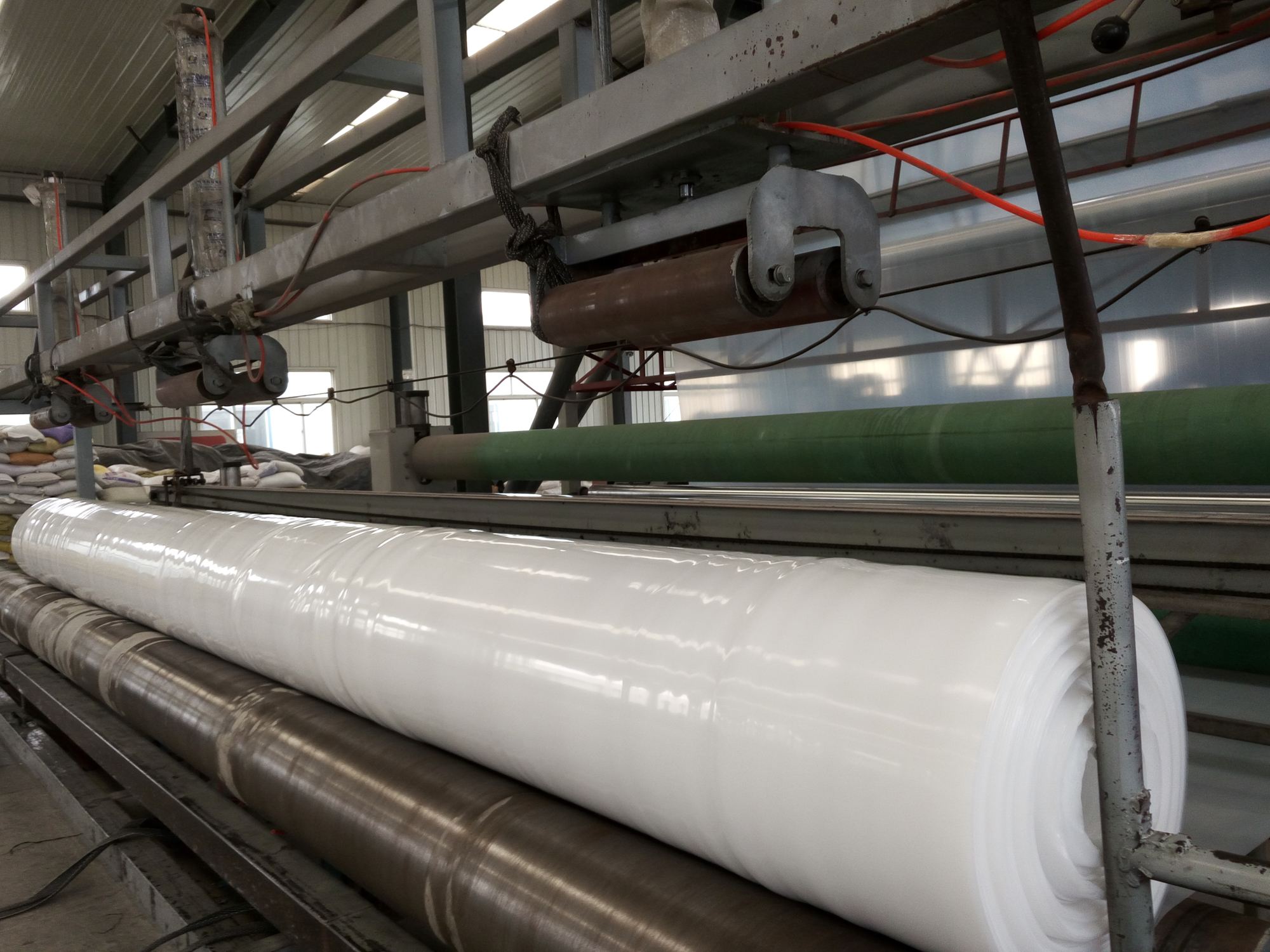

四、防水板生產(chǎn)與施工
